概述：

    GN19-12戶內高壓隔離開關系高壓開關設備,用于額定電壓12KV,交流50Hz及以下電力系統中,配用CS6-1型人力操作機構,作為在有電壓而無負載的情況下,分,合電路之用,亦有派生產品防污型,高原型的和加裝帶電顯示裝置等。

    本系隔離開關配用CS6-1型人力操作機構（帶面板的隔離開關為自帶連體操作機構）。

    本系列隔離開關為三型，由底架、轉軸、及杠桿、瓷支柱絕緣子、閘刀及接線板等部分組成。轉軸安置在底架上，其上焊有三對杠桿，杠桿通過拉桿瓷絕緣子與閘刀項鏈。轉軸伸出底架，其任何一段均可與操作機構相連。

    C型為穿墻式。其中C1表示轉動在穿墻側；C2表示開斷在穿墻側；C3表示兩側均在穿墻側。

正常使用條件：

◇ 海拔不超過1000m;

◇ 周圍空氣溫度:-25℃～ +40℃;

◇ 周圍環境相對濕度: 日平均值不大于95% 月平均值不大于90%;

◇ 地震裂度不超過8度;

◇ 安裝場所: 沒有火災,易燃,易爆.嚴重污穢,化學腐蝕及劇烈振動場所。

主要技術參數：

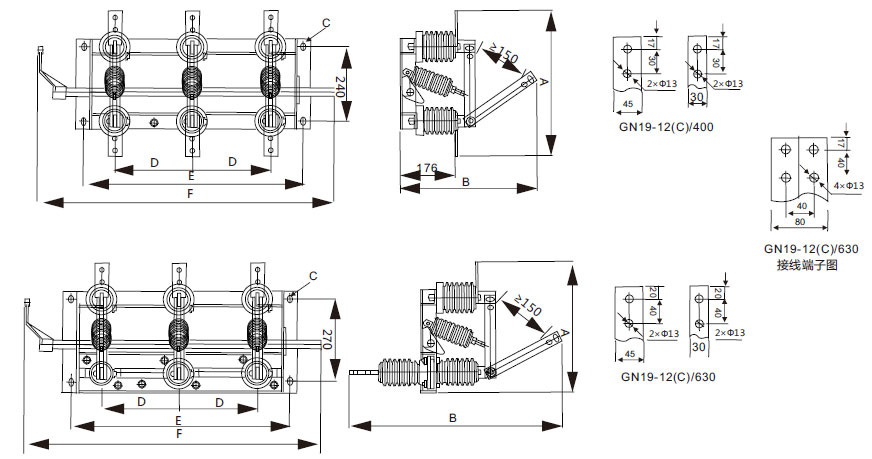

外形及安裝尺寸：
