概述：

GW4-12(15,40.5,72.5)系列戶外高壓交流隔離開關適用于裝置在戶外交流50Hz、額定電壓分別為12kV和40.5kV的電力系統中，供線路在有電壓、無負載時作為開合電路之用。產品符合GB1985及其他相關標準的要求。

型號含義：

結構特點：

隔離開關由底座、絕緣支柱及導電部分以及操動機構等組成。每有兩個支柱，每個支柱上端各裝有導電閘刀，兩側閘刀觸頭接觸處在兩支柱的中間部位。支柱的下端各裝有軸承套，在操動機構的帶動下，可使閘刀作水平旋轉90°從而達到分合閘之要求。

    隔離開關為單型，也可通過連桿將三連成能夠聯動的三型式。配用CS11型或CS8-6D型手動機構操作。其中CS17用于帶雙接地裝置的隔離開關(可據需要配電動機構)。

    本隔離開關結構合理，操動靈活自如；可單，也可三使用，安裝方便；觸刀開距大，絕緣安全可靠。還可根據用戶需要，不接地或配裝單邊接地或雙接地均可。

正常使用條件：

◇海拔：不超過3000m；

◇周圍空氣溫度上限40℃，下限-40℃；

◇風速不超過35m/s；

◇不得有導電塵?；蚧瘜W(xué)腐蝕氣體以及劇烈振動；

◇沒有火災及爆炸危險的場所；

◇污穢等級不超過Ⅲ級；

◇地震烈度不超過8度。

主要技術參數：

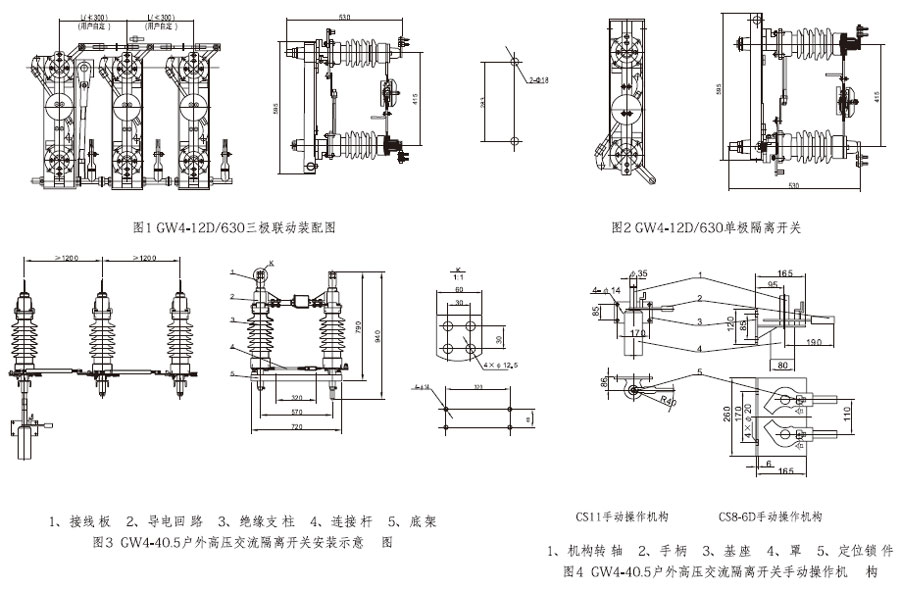

外形及安裝尺寸：
