概述：
JN15-12戶內高壓接地開關是一種達到國內水平的產品。其性能符合GB1985-2004《交流高壓隔離開關和接地開關》及IEC129的要求，適用于12kV及以下交流50Hz的電力系統中，可與各種型號高壓開關設備配套使用，亦可作為高壓電器設備檢修時接地保護用。
本型開關可與帶電顯示裝置配套使用。

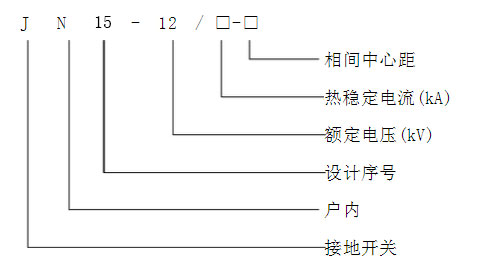

型號含義：
正常使用條件：
◇海拔高度：不超過1000m；
◇周圍空氣溫度：上限40℃，下限-25℃；
◇地震烈度不超過8度；
◇無易燃、易爆、嚴重粉塵、化學腐蝕及劇烈振動場所。
主要技術參數：
| 序號 | 項目 | 單位 | 參數 | |
|
1 |
額定電流 |
kA |
12 |
|
|
2 |
額定短時耐受電流 |
kA |
31.5 |
|
|
3 |
額定短路持續時間 |
S |
4 |
|
|
4 |
額定短路關合電流 |
kA |
80 |
|
|
5 |
額定峰值耐受電流 |
kA |
80 |
|
|
6 |
相間中心距 |
mm |
210，230,250,275 |
|
|
7 |
額定絕緣水平 |
1min工頻耐受電壓 |
kV
|
42 |
| 雷電沖擊耐受電壓 | 75 | |||

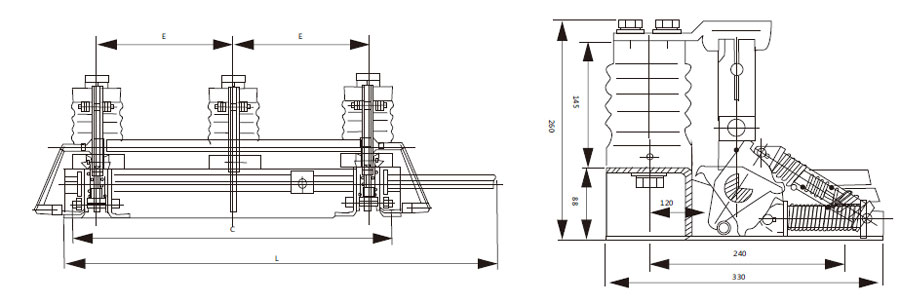

外形及安裝尺寸：
| 型號規格 | L | E | C |
| JN15-12/31.5-210 | 655 | 210 | 516 |
| JN15-12/31.5-230 | 710 | 230 | 556 |
| JN15-12/31.5-250 | 760 | 250 | 596 |
| JN15-12/31.5-275 | 810 | 275 |
646 |
