ZN85-40.5戶內高壓真空斷路器概述：

Z N 8 5 系列戶內高壓真空斷路器( 以下簡稱斷路器)，適用于三相交流5 0 H z，額定電壓4 0 . 5k V電力系統中，可供工礦企業、發電廠及變電站作為分合負荷電流、過載電流、故障電流之用。斷路器與操動機構采用上下布置結構，有效地降低了斷路器的深度。

三相滅弧室和相聯帶電體由三只獨立的環氧樹脂絕緣筒相隔離，構成復合絕緣結構，斷路器滿足正常運行條件下的空氣距和爬距要求，并有效地減小了斷路器的體積。主導電回路真空滅弧室和動靜導電聯接安裝在絕緣筒內，使相間距僅為300mm。主回路電氣連接全部采用固定式連接，具有很高的可靠性。絕緣筒安裝在斷路器框架上方。

為這種斷路器專門設計的彈簧操動機構，安裝在斷路器框架內，其結構特點更適合斷路器的上下布置形式，并成為斷路器整體結構中不可分割的一部分。機構設計簡單，輸出曲線及其性能更適用40.5kV真空斷路器的特點和要求。

總體布局合理、美觀、簡潔。體積小巧、操作靈活、具有電氣性能可靠、使用壽命長、檢修方便、機構免維護的特點。

該斷路器適用于頻繁操作及多種場合和運行條件比較苛刻的場所。

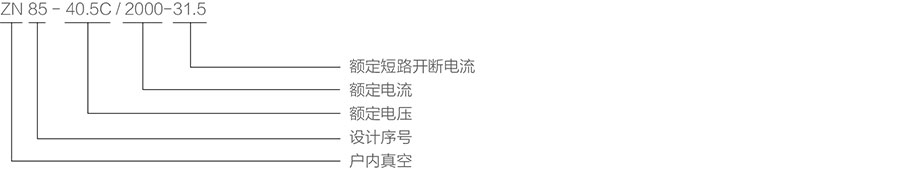

ZN85-40.5戶內高壓真空斷路器型號含義：

ZN85-40.5戶內高壓真空斷路器執行標準：

1、GB1984-2003《高壓交流斷路器》；

2、GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》；

3、IEC62271-100《高壓交流斷路器》；

ZN85-40.5戶內高壓真空斷路器正常使用環境：

1、周圍空氣溫度：不超過40℃；日平均溫度不超過35℃；低周圍空氣溫度為-15℃；

2、空氣相對濕度：日平均值不大于95%，月平均值不大于90%；水蒸氣壓日平均值不大于2.2kPa；月平均值不大于1.8kPa；

3、海拔高度：不超過1000m；

4、周圍沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染；

5、來自開關設備和控制設備外部的振動或地動是可以忽略的；

6、在二次系統中感應的電磁干擾的幅值不超過1.6kV；

7、使用條件安裝地點在海拔超過1000m、周圍空氣溫度超過正常使用條件規定的限值或高濕易產生凝露的地方，請與我們協商定制。

ZN85-40.5戶內高壓真空斷路器產品技術特點：

◆斷路器總體性能：

◇斷路器整體結構簡單合理，滅弧室部分與聯鎖、操動部分采用上下布置；

◇專用的彈簧操動機構，無需調整，動作穩定可靠；

◇安裝形式自由靈活，包括可抽出手車式柜內安裝及側面機構布置固定式安裝；

◆ 高可靠性能的絕緣筒：

◇絕緣筒采用機電性能可靠的環氧樹脂經由成熟的真空澆注工藝而成；

◇真空滅弧室布置于封閉的絕緣筒內，提高絕緣性能，免受外界惡劣環境影響，有效防止灰塵和異物進入主回路部分；

◇縮小斷路器整體尺寸。

◆ 的真空滅弧室：

◇WL-35855X 真空滅弧室，來自于美國Cutler-Hammar 公司的品質保障；

◇可選線圈式縱向強磁場結構真空滅弧室，采用陶瓷外殼，銅鉻觸頭材料，外形尺寸小，絕緣水平高、滅弧能力強、電壽命長，優良的開斷和關合短路電流的性能；

◆可選固封工藝：

◇斷路器的主導電回路選用固封工藝，將真空滅弧室澆注于絕緣筒中；

◇絕緣強度提高。

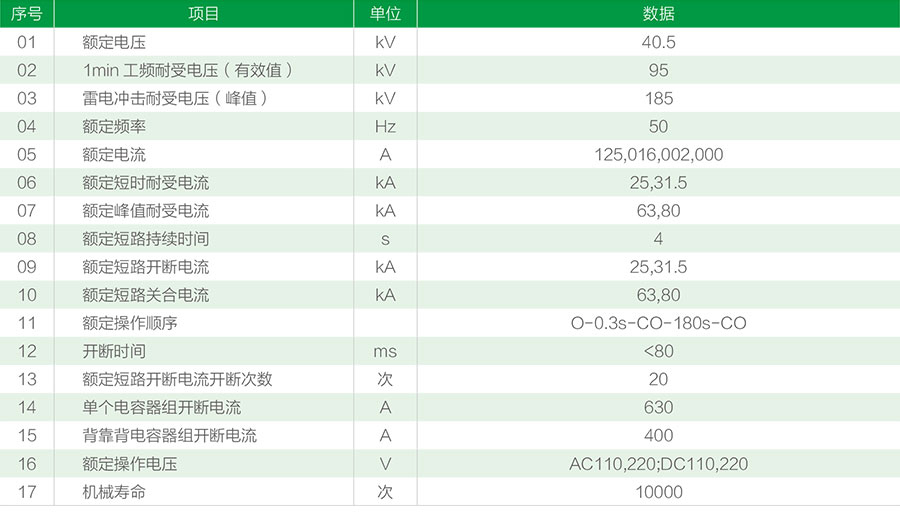

ZN85-40.5戶內高壓真空斷路器技術參數（見表）：
